视频演示 - 室内：智能墙体
智能墙体
整理CAD
举例如下图：CAD删除多余的家具和线条
CAD标记墙体门窗
CAD插件安装请看 复制粘贴CAD教程（安装CAD插件演示）
- RWALL: (Wall)，标记墙体。若无选择，则右击鼠标或按空格即可画墙体。（ 选择线条即可会自动转多段）
- RDOOR: (Door)，标记门。 若无选择，则右击鼠标或按空格即可画墙体。(选择矩形或平行线条)
- RWINDOW: (Window)，标记窗。 若无选择，则右击鼠标或按空格即可画墙体。 (选择矩形或平行线条)
CAD标记飘窗栏杆梁地面
- RBEAM: (Beam)，标记梁 。 若无选择，则右击鼠标或按空格即可画墙体。( 选择矩形或平行线条)
- RRAIL: (Rail)，标记栏杆 。 若无选择，则右击鼠标或按空格即可画墙体。( 选择矩形或平行线条 )
- RBAY: (Bay window)，标记飘窗（注：飘窗上开窗的位置要标记为窗户）
- RFLOOR: (Floor)，标记地面，鼠标点击地面区域生成地面边界（注：门洞位置不必标记地面，标不标都可以）
散线线条标记
提示说明：散线标记墙体不必是封闭线条，标记后会自动封闭。标记门，窗，栏杆，梁选择平行的两条线标记后会自动封闭。（门，窗，梁，栏杆散线标记不支持批量操作，如需批量标记操作可在门洞，窗洞位置画矩形或者用多段线）
智能墙体
在CAD里面选择标注好的图像线 复制粘贴到3D MAX ，3DMAX 选择粘贴的来图像线，在点击智能墙体的一键生成按钮。
修改墙体门窗栏杆梁部件高度参数
可全选所以墙体门窗部件修改多个高度参数，也能选同部件修改批量修改，单选部件可局部修改。
门窗栏杆替换
门窗可用安装门窗功能双击款式进行替换，栏杆可用整体栏杆选款式双击替换。
折叠选项
阳台拆掉栏杆改封窗户：勾选此项标记为栏杆的线 生成为窗户
常见问题
1,为什么CAD标好的线，粘贴到3D后生成智能墙体提示请先选择智能墙体线条！

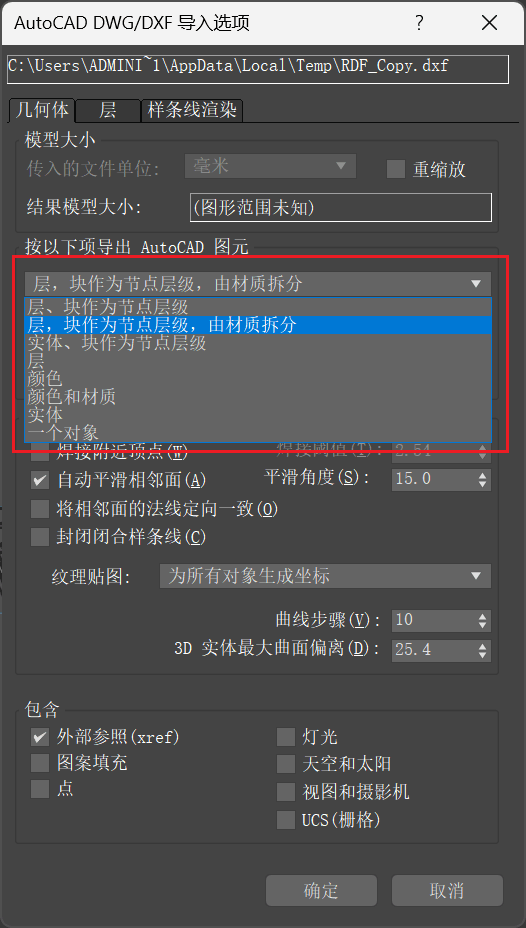

回答：粘贴CAD导入选项应该选择（层、块作为节点层级）或者（层，块作为节点层级，由材质拆分。）
2.标记墙体和门窗失败怎么办？
回答：使用 RCLOSE命令，强制封闭开放的多段线，然后重新标记。
3.为什么梁下方踢脚线没有断开？
回答：检查CAD里面标记的梁是否与墙体对齐。
4.为什么智能墙体不能在D5显示和渲染？
回答：5D还未支持物体绑定，双击主墙体即可全选，再点击解除链接按钮即可（注：解除链接后不能再改尺寸）
